制作一维数控喷头的方法

技术领域

本实用新型涉及一种喷泉设备，特别涉及一种喷头。

技术背景现有技术中，有一种喷泉用的喷头，包括驱动电机，驱动电机的轴端连 接有传动轴，所述传动轴穿过进水管，进水管侧面设有进水口，传动轴末端 与出水接头相连接，出水接头与喷水装置相连接，进水管两端分别与传动轴 和出水接头动密封连接，由于动密封面多，容易导致泄漏；由于传动轴较长， 导致传动不够稳定，使用可靠性差；此外，由于驱动电机暴露在外界环境中， 容易因密封不完善而导致受损。实用新型内容本实用新型的目的是提供一种一维数控喷头，使喷头使用可靠，电机及 相应运动件工作良好，传动稳定。本实用新型的目的是这样实现的 一维数控喷头，包括驱动电机和喷水 装置，驱动电机的轴端设有主动齿轮，与主动齿轮啮合传动连接有从动齿轮， 所述从动齿轮固定在中空的转动轴上，所述转动轴、驱动电机、主动齿轮和 从动齿轮设置在密闭箱体内，转动轴两端经轴承、轴承座安装在密闭箱体上， 转动轴两端分别伸出密闭箱体外，转动轴一端套装有受水接头，所述转动轴 与受水接头之间动密封连接，受水接头与相应端的轴承座同轴固定连接，转 动轴另一端固定连接有出水接头，出水接头与所述喷水装置相连。该装置工作时，受水接头可以接压力水，具有一定压力的压力水依次经 过转动轴、出水接头后，从喷水装置喷出；驱动电机工作时，可带动转动轴转动，出水接头、喷水装置随转动轴一起转动，因此，喷嘴可作360°全圆 周运动，驱动电机可以是伺服电机或步进电机，可采用程序控制其转动方向 和转动速度，驱动电机的位置感应器可设置在密闭箱体内。与现有技术相比， 本实用新型将驱动电机及相应的传动部件设置在密闭箱体内，使得电气部分 的绝缘性好，运动部件受到良好保护，防水性好；由于从动齿轮设置在转动 轴中部，可平稳驱动；此外，本实用新型只采用了一处动密封，其泄漏的可 能性小，使用更加可靠。本实用新型可用于喷泉景观上。所述喷水装置可以包括立管和喷嘴，立管与转动轴相垂直设置，喷嘴固 定在立管的自由端。所述喷水装置还可以就是一个喷嘴，该喷嘴直接固定在 出水接头上，喷嘴内出水通道的轴线与转动轴的轴线相垂直。为避免受水接头和转动轴之间的泄漏会影响轴承工作，所述受水接头上 位于密封圈和相应轴承座之间设有径向泄水孔。作为办实用新型的进一步改进，所述密闭箱体上设有透明观察窗。通过 透明观察窗可以直观看到密闭箱体内的驱动动电机和相应传动部件的工作状况，为检查设备运行状况提供了便利。

具体实施方式

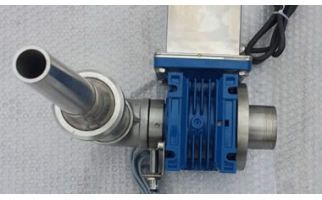

一维数控喷头，驱动电机固定在密闭箱体上，驱动电机 的轴端设有主动齿轮，与主动齿轮啮合传动连接有从动齿轮，该从动齿 轮固定在中空转动轴上，驱动电机、主动齿轮、从动齿轮、中空的转动轴均设置在密闭箱体内，转动轴的中心设有空腔，转动轴两 端经轴承、轴承座安装在密闭箱体上，转动轴可以自由转动，转 动轴的两端伸出密闭箱体外，转动轴的一端套装有受水接头，转动轴与受水接头之间设有两道密封圈形成动密封连接，受水接头与相应一端的轴承座同轴固定连接，转动轴的另一端固定连接有出水接 头，出水接头上连接有喷水装置，该喷水装置由立管与喷嘴构成， 立管与转动轴相垂直设置，立管的自由端设有喷嘴;受水接头上 位于密封圈和相应轴承座之间设有径向泄水孔。为便于观察和检修， 在密闭箱体上设有透明观察窗。工作时，受水接头IO可以接压力水，具有一定压力的压力水依次经过转 动轴、出水接头、立管从喷嘴喷出，驱动电机工作时，可带动转动轴转动，出水接头、立管、喷嘴随转动轴一起转动，因此，喷嘴 可作360°全圆周运动。由于受水接头和转动轴之间相对转动，因此， 沿密封圈ll会有少量水泄漏，泄漏出的水可从泄水孔泄出，不会对轴承的正常运转产生不良影响。驱动电机可以是伺服电机或步进电机，均可采 用程序控制，可改变其转动方向和转动速度，驱动电机的位置感应器设置在 密闭箱体内。本实用新型并不局限于上述实施例，喷水装置也可以是直接固定在出水 接头上的喷嘴，喷嘴内出水通道的轴线与转动轴的轴线相垂直。

权利要求

1、一维数控喷头，包括驱动电机和喷水装置，其特征在于驱动电机的轴端设有主动齿轮，与主动齿轮啮合传动连接有从动齿轮，所述从动齿轮固定在中空的转动轴上，所述转动轴、驱动电机、主动齿轮和从动齿轮设置在密闭箱体内，转动轴两端经轴承、轴承座安装在密闭箱体上，转动轴两端分别伸出密闭箱体外，转动轴一端套装有受水接头，所述转动轴与受水接头之间动密封连接，受水接头与相应端的轴承座同轴固定连接，转动轴另一端固定连接有出水接头，出水接头与所述喷水装置相连。

2、 根据权利要求l所述的一维数控喷头，其特征在于所述喷水装置包 括立管和喷嘴，立管与转动轴相垂直设置，喷嘴固定在立管的自由端。

3、 根据权利要求1所述的一维数控喷头，其特征在于所述喷水装置为 喷嘴，喷嘴直接固定在出水接头上，喷嘴内出水通道的轴线与转动轴的轴线 相垂直。

4、 根据权利要求1一3任意一项所述的一维数控喷头，其特征在于所述受水接头与转动轴之间经两道密封圈相密封连接，受水接头上位于 动密封和相应轴承座之间设有径向泄水孔。

5、 根据权利要求1—3任意一项所述的一维数控喷头，其特征在于所 述密闭箱体上设有透明观察窗。

6、 根据权利要求1一3任意一项所述的一维数控喷头，其特征在于所 述驱动电机为伺服电机或步进电机，驱动电机的位置感应器设置在密闭箱体 内。

专利摘要本实用新型公开了喷泉设备技术领域内的一维数控喷头，包括驱动电机和喷水装置，驱动电机的轴端设有主动齿轮，与主动齿轮啮合传动连接有从动齿轮，所述从动齿轮固定在中空的转动轴上，所述转动轴、驱动电机、主动齿轮和从动齿轮设置在密闭箱体内，转动轴两端经轴承、轴承座安装在密闭箱体上，转动轴两端分别伸出密闭箱体外，转动轴一端套装有受水接头，所述转动轴与受水接头之间动密封连接，受水接头与相应端的轴承座同轴固定连接，转动轴另一端固定连接有出水接头，出水接头与所述喷水装置相连。本实用新型将驱动电机及相应的传动部件设置在密闭箱体内，其使用可靠、密封良好、传动合理，可用于喷泉景观上。
